Creality показывает CY2586, когда G-code просит печатающую головку уехать по оси Y дальше, чем позволяет стол. В большинстве случаев CY2586 связан с нарезкой, а не с механикой принтера.
Что означает CY2586 и на каких принтерах появляется
Код CY2586 — это ошибка Creality, связанная с осью Y. Принтер получает G-code, в котором координаты по оси Y выходят за пределы заданной области печати, и отказывается продолжать.
Почему возникает CY2586
CY2586 появляется, когда Y-координаты в G-code выходят за физическую область стола. Возможные причины — слишком крупная модель или неверный выбор принтера в слайсере: программа шлёт сопло за пределы стола.
Второй сценарий — баг Creality Print версии 7.1.1.4472 при многоцветной печати на K2 Plus с CFS. Слайсер генерирует перемещения до Y 378 мм во время смены цвета. У K2 Plus область стола по оси Y равна 350 мм. Более ранние версии Creality Print таких команд не формируют.
Третий случай: апгрейд K1 под CFS. По описанию комплекта область печати уменьшается на 5 мм по Y. Для K1, K1C и K1 SE область становится 220×215×250 мм, для K1 Max: 300×295×300 мм. В Creality Print область стола по умолчанию остаётся 220×220 или 300×300. При крупной модели Y уходит за реальный край.
Общее у этих случаев: разрыв между тем, что заложено в настройках, и тем, что фактически доступно столу. CY2586 здесь указывает на выход координат Y за область печати.
Как исправить CY2586: пошагово
Шаги диагностики и исправления описаны в wiki Creality для этих моделей. Сначала проверьте настройки слайсера, затем саму модель. И только потом переходите к конкретным обходным путям под ваш сценарий.
- В слайере проверьте, что выбрана именно ваша модель принтера. Если ошиблись, выберите правильную модель и нарежьте заново.
- Измерьте размер модели по Y. Если размер выходит за область печати выбранного принтера, уменьшите модель через функцию масштабирования в слайсере.
- При использовании стороннего слайсера откройте конфигурацию машины и проверьте, что размеры стола совпадают с паспортом принтера. Если параметры сбиты, сбросьте их и нарежьте файл заново.
- Перезапустите задание печати и проверьте, не появляется ли ошибка снова.
Если модель заведомо вписывается в стол, а код всё равно появляется, причина может быть в связке Creality Print и CFS.
Сама область печати физически уменьшается по Y на 5 мм, но прошивка и слайсер этого не учитывают. Чтобы принтер не выдавал CY2586, в настройках принтера в слайсере задаётся Excluded Bed Area. Значения 0x215, 220x215, 220x220, 0x220 вырезают задние 5 мм стола из области печати.
Если после всех шагов код всё равно появляется, проверьте версию Creality Print. На сборке 7.1.1.4472 в связке с CFS наблюдалась генерация перемещений за область стола по Y.
Как устроены коды ошибок Creality

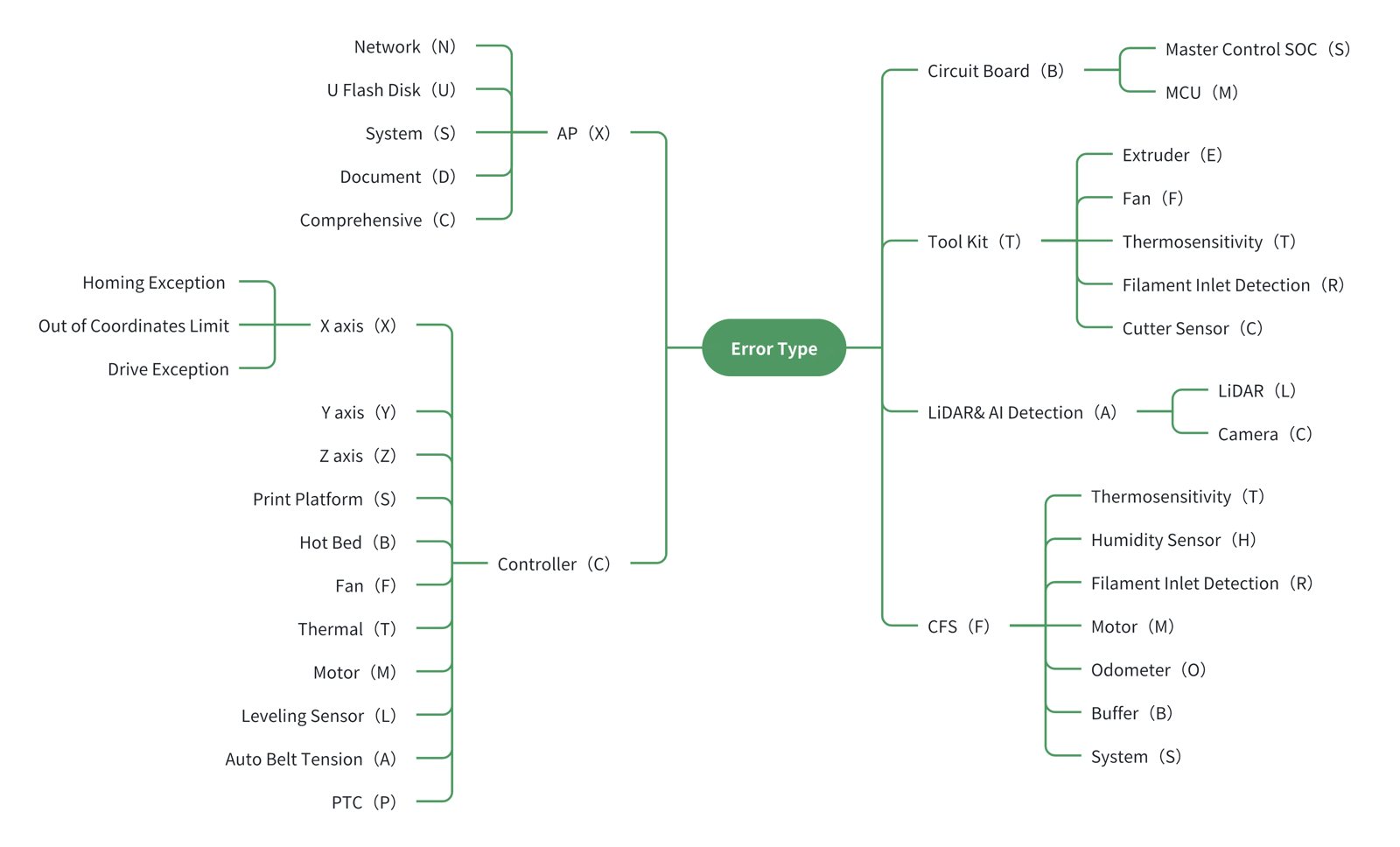

Коды ошибок Creality состоят из двух частей. Латинские буквы в начале обозначают модуль, в котором возник сбой, а цифры после них — это номер ошибки. В базе знаний Creality для поиска вводятся только цифры, буквенный префикс нужен лишь для понимания, к чему относится сбой.
Префиксы сгруппированы по модулям. C — это контроллер, то есть плата управления. F — это CFS, Creality Filament System. Внутри: T это термодатчик, H это датчик влажности, R это датчик подачи филамента, M это мотор, O это одометр, B это буфер, S это система. T — это печатающая головка, или toolhead. Внутри: E это экструдер, F это вентилятор, T это термодатчик, R это датчик филамента, C это датчик резака. B — это плата, или Circuit Board. Внутри: S это главный управляющий SOC, M это микроконтроллер. A — это лидар и AI-детекция. Внутри: L это лидар, C это камера.
CY2586 читается так: C это контроллер, Y это ось Y. Цифры 2586 обозначают конкретную ошибку: координаты печати по Y вне диапазона. По такому же принципу расшифровываются соседние коды. CX2585 означает выход координат по X, CZ2587 по Z, CY2567 привод мотора Y, CY2577 проблема хоминга Y.
| Код | Модуль | Первый шаг | Источник |
|---|---|---|---|
| CY2586 | Controller / Y-axis | Проверить размер модели и выбранную в слайсере модель принтера | Creality Wiki (CY2586) |
| CX2585 | Controller / X-axis | Проверить размер модели по X и конфигурацию принтера в слайсере | Creality Wiki (общий справочник кодов) |
| FR2833 | CFS / filament feeding | Осмотреть катушку и тракт подачи филамента, нажать Retry | Creality CFS Error Code Summary |
| FS2834 | CFS | Сбой системы CFS | Creality CFS Error Code Summary |
| TE2509 | Toolhead / thermosensitive | Проверить подключение термистора хотэнда | Creality K2 Plus Error Code Correspondence Table |
Если кода нет в wiki
Если кода нет в wiki Creality, действуйте по общей схеме обращения в поддержку. Сначала экспортируйте лог принтера. В базе знаний Creality есть инструкция How to Export Log.
- Найдите серийный номер устройства по инструкции How to Find Device Serial Number.
Частые вопросы
Что значит ошибка CY2586 на Creality K2 Plus?
CY2586 означает выход координат Y в G-коде за пределы области печати принтера. По wiki Creality, причина в том, что размер модели превышает реальный диапазон стола. Печать при этом может не состояться.
Почему CY2586 появляется при многоцветной печати в Creality Print?
В Creality Print 7.1.1.4472 при многоцветной печати на K2 Plus с CFS слайсер генерирует перемещения до Y 378, что выходит за пределы стола. Это выходит за область стола по Y, равную 350 мм. В более ранних версиях Creality Print таких перемещений нет.
