Шов в FDM-печати — это место, где начало и конец периметра одного слоя сходятся в одной точке. На моделях с вогнутыми и выпуклыми углами шов малозаметен, а вот на гладких цилиндрах он виден отчётливо. В Bambu Studio есть четыре положения шва, ручная разметка, scarf seam и общие настройки качества, которые помогают сделать шов менее заметным.
Положение шва: Nearest, Aligned, Back, Random
На вкладке Seam Position доступны четыре положения шва. Режим Develop (Ctrl+P) открывает часть параметров, но сами варианты положения видны и без него.
| Вариант | Поведение | Источник |
|---|---|---|

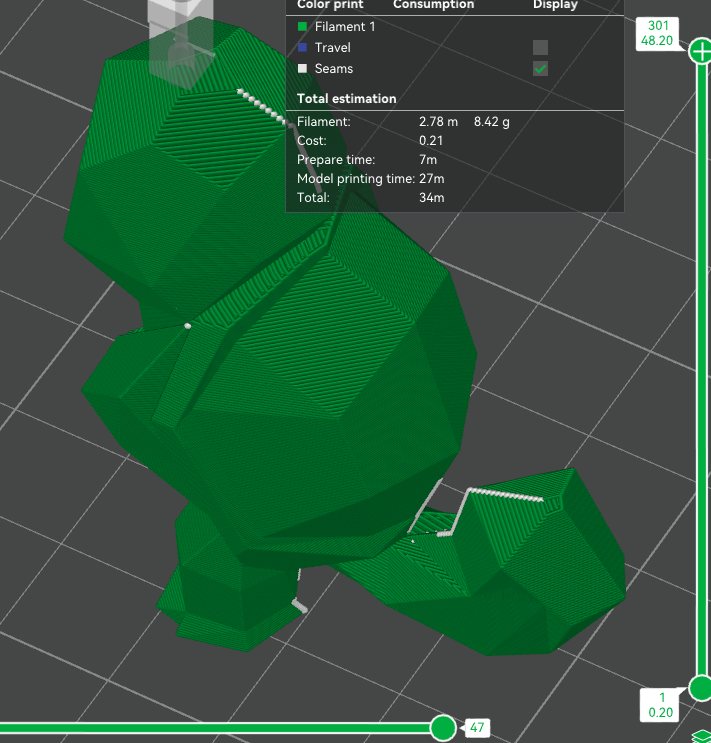

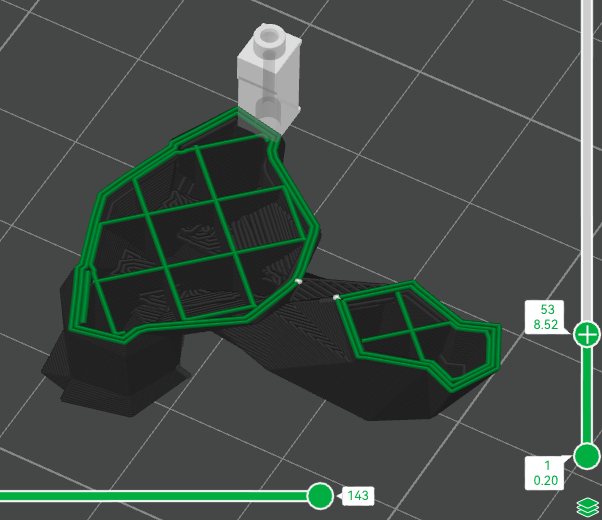

| Nearest | Сначала ищет кандидатов по приоритету: вогнутая вершина без нависания → выпуклая без нависания → любая без нависания → вершина с нависанием. Шов уходит в угол и становится малозаметным. Если подходящих углов нет, выбирается вершина, ближайшая к концу предыдущего пути — это укорачивает перемещения и снижает паутину. | Bambu Lab Wiki |
| Aligned | Логика поиска кандидатов та же, что у Nearest, но выбирается вершина, ближайшая к старту шва предыдущего слоя. Шов выстраивается в одну линию по всей высоте модели. | Bambu Lab Wiki |
| Back | Шов уводится на заднюю сторону модели. Подходит, когда нужна гладкая лицевая поверхность — например, маска. | Bambu Lab Wiki |
| Random | Шов каждый слой ставится в новом месте. Выглядит менее однородно, чем Aligned и Back, но на гладких поверхностях может давать заметные точки и «прыщи» (zits). | Bambu Lab Wiki |
Ручная разметка шва (Manual-seam painting)
Автоположение шва в Bambu Studio хорошо справляется с угловатыми моделями, но на круглых и гладких деталях часто оставляет заметный вертикальный след. В таких случаях положение шва задают вручную — для этого в слайсере есть режим рисования шва (Manual-seam painting).
В Bambu Studio положение шва можно задать вручную через функцию ручной отрисовки.
Ручная разметка полезна там, где автоположение не устраивает: например, шов попадает на видимую грань или, наоборот, нужен в строго определённой точке для последующей сборки.
Scarf seam: когда шов превращается в нахлёст
Scarf seam появился в Bambu Studio 1.9: вместо вертикального стыка конец периметра заходит на уже напечатанную линию, образуя нахлёст — «шарф». По wiki Bambu Lab, в версии 1.10 настройку можно включать отдельно для каждого филамента.
Чтобы активировать шарф, в разделе Quality включают переопределение настроек шарфа для филамента. После этого появляется выбор из трёх типов: None (шарф отключён), Contour (шарф на внешнем контуре) и Contour and Hole (шарф также на отверстиях модели).
Scarf start height задаёт Z-высоту, на которой сопло начинает печатать стенку. Значение указывают в миллиметрах или в процентах от текущей высоты слоя: 10 % означает старт на 10 % высоты слоя.
Scarf slope gap при включении подрезает внутреннюю стенку, чтобы убрать излишек материала. Значение в процентах умножается на коэффициент и на диаметр сопла.
Scarf length: длина шарфа. Если включён параметр Scarf around entire wall, заданная длина не действует: шарф растягивается на всю стенку, и из-за меньшей экструзии линии хуже склеиваются.
Smart scarf seam application решает сам, применять ли шарф. Шарф не ставится там, где нависание слишком большое или где острый угол уже прячет шов. Выключение опции заставляет Bambu Studio применять шарф ко всем участкам. Дополнительно параметр размещения шва вдали от нависаний (экспериментальный) оставляет обычный шов в зонах сильного нависания.
Scarf application angle threshold задаёт порог угла: если угол в периметре слоя превышает значение, шарф применяется, иначе используется обычный шов. По умолчанию на острых углах шарф выключен, так как там стык и так скрыт.
Scarf steps задаёт минимальное число секций наклона шарфа: реальное число шагов может оказаться больше, так как некоторые позиции не делятся ровно.
Что ещё уменьшает шов: общие настройки
По wiki Bambu Lab заметность шва уменьшают несколько общих настроек Bambu Studio.
Seam Gap задаёт небольшой зазор в месте стыка: экструзия на внутренней и внешней стенке останавливается чуть раньше, и выдавленный излишек заполняет этот зазор. Значение по умолчанию: 15% от диаметра сопла.
Скорость протирки (Wipe Speed) управляет коротким движением сопла после ретракта, которое снимает остатки пластика. Параметр задаётся в процентах от скорости перемещения: например, 80% означает, что протирка идёт на 80% от скорости холостого хода.
Количество периметров (Wall Loops) тоже влияет на шов. В wiki Bambu Lab советуют выставить число периметров равным 3.
Wiki советует немного повысить температуру сопла и снизить скорость печати внешней стенки. По wiki Bambu Lab, разумное сочетание этих двух параметров улучшает качество шва.
Отдельный путь: режим Spiral Vase для ваз и других простых форм. В этом режиме модель печатается одной непрерывной спиралью, и шов появляется только на нижних слоях дна, а на внешних стенках его нет. У такой модели один периметр, нет заполнения и верхней крышки, поэтому способ подходит только для геометрий, которые можно пройти одной линией без свесов.
Частые вопросы
Можно ли убрать шов совсем?
Полностью убрать шов нельзя — это нормальное явление FDM-печати (Bambu Lab Wiki). Сделать его малозаметным помогают режим Nearest на моделях с острыми углами, scarf seam в Bambu Studio 1.9 и новее, а также Spiral Vase: в нём шов остаётся только на дне, а наружных стенок с видимым швом нет (Bambu Lab Wiki).
Какой вариант положения шва выбрать?
Для моделей с острыми углами: Nearest. Шов уходит во вогнутые или выпуклые вершины без нависаний и становится почти невидимым (Bambu Lab Wiki). Для гладкой лицевой стороны, например маски Iron Man: Back (Bambu Lab Wiki). Для естественного вида без явной вертикальной линии: Random, но при этом возможны zits на поверхности (Bambu Lab Wiki). Есть ещё Aligned: логика выбора та же, что у Nearest, но шов выравнивается по вертикали от слоя к слою (Bambu Lab Wiki).
